編碼器信號分配器
編碼器的電氣輸出特性需要與控制器接口相匹配時，可采用EMB信號分 配器。EMB信號分配器主要功能是對輸入信號進行信號分配，使其與輸 出信號接口相匹配。
例如：編碼器輸出電壓為5VDC，而控制器接口輸入電壓為24VDC，或者 編碼器與控制器電壓相同，但控制器的電子輸出方式不匹配。
EMB信號分配器就提供了許多解決這類問題的方案。請參見后面“訂單 代碼”的說明頁來確定所選的方案。
EMB信號分配器上最多只能有兩個不同的電壓，并且只能由X4端子供 電，X4端子的電壓是EMB信號分配器上所供電壓中較高的一個。此外， 由若干板子集成的底板最多有8個輸出，簡化了線路。在這種情況下， 訂單代碼中所有的輸出都會詳細列舉了來，并加以說明（包括端子輸 出方式），例如，對于具有一個5VDCNPN輸入和8個5VDC長線驅動輸出 的EMB分配器來說，訂單代碼變成EMB5N5L5L5L5L5L5L5L5L。

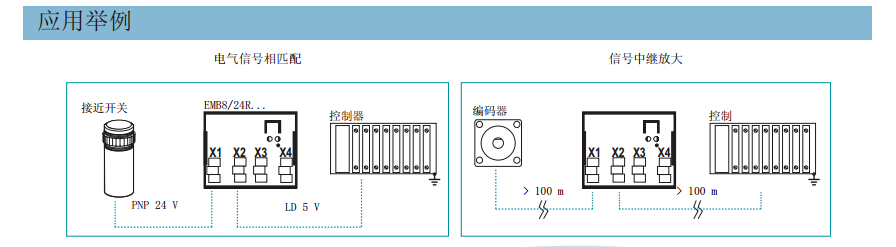

舉一個EMB信號分配器的典型應用：一個EMB信號分配器，一個有 5VDC長線驅動輸出的編碼器，必須同時連接到采用需要24VDC推挽式輸 入和采用需要5VDC長線驅動輸入的儀表上。
該板將有這樣的訂單代碼：EMB5L8/24P5L，其中，EMB5L表明，接 在XI端子上輸入的是5VDC線性驅動器；EMB5L8/24P表明，接線端子 X2上的第一個輸出是推挽式輸出線路，由8/24VDC電源供電；EMB5L8/ 24P5L表明，X3端子上的第二個輸出具有5VDC長線驅動的輸出方式。此 板的電源應是24VDC，并接到X4端子上。
